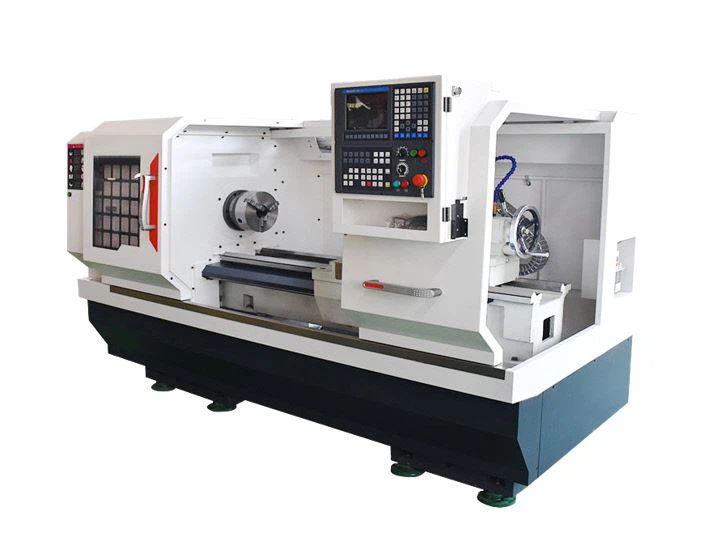

Tour CNC à lit plat CAK6150
-Garantie garantie et support technique complet.
- Les pièces moulées, les engrenages, les appareils électriques, etc. sont tous fabriqués par des fabricants renommés avec une qualité garantie.
- Des dizaines de procédures de contrôle qualité strictes pour garantir une qualité élevée et continue.
-Structure horizontale à lit plat, haute précision de traitement.
Description
Paramètres techniques
Principales caractéristiques du tour CNC à plateau plat iNC-MT CAK6150
1. Conception optimisée des principaux composants et de la structure.
2. Équipé d'un système CNC intelligent et d'un système servo AC entièrement numérique.
3. Les composants principaux sont constitués de résine moulée au sable à haute résistance qui a subi un traitement de vieillissement suffisant pour assurer une stabilité à long terme.
4. Broche haute performance, caractérisée par une vitesse élevée, une haute précision, une forte rigidité, une petite déformation thermique, un fonctionnement stable et un faible bruit.
5. Les axes X et Y adoptent un système de contrôle en boucle semi-fermée entraîné par un servomoteur à connexion directe.
6. Vis à billes de précision : le roulement à vis peut résister à une charge axiale élevée, garantissant la rigidité et la précision du dispositif de transmission d'alimentation.
7. Équipé d'un poste à outils CNC vertical à quatre stations, en option pour un poste à outils électrique horizontal à six stations. Le poste à outils présente des caractéristiques exceptionnelles telles qu'une précision de position élevée, d'excellentes performances sismiques, etc.
8. Structure de conception à protection complète, étanche, fiable et pratique pour l'élimination des copeaux.
9. Prix compétitif, disponible pour la personnalisation et l'OEM.
Applications du tour CNC à plateau plat CAK6150
Le tour CNC à plateau plat iNC-MT CAK6150 peut réaliser l'usinage des surfaces intérieures et extérieures des arbres et des disques, les surfaces coniques, les arcs, les filetages, l'alésage, l'alésage, etc., et réaliser le traitement des courbes non circulaires, ainsi que le traitement manchons, surfaces de forme spéciale et pièces à visser.
Paramètres techniques du tour à plat CNC CAK6150
Tour CNC à lit plat CAK6150 | |
Max. diamètre de rotation du lit | Φ500 millimètres |
Max. diamètre de rotation du porte-outil | Φ280mm |
Max. longueur de la pièce entre deux centres | 750 /1000 /1500 /2000 mm |
Max. poids de la pièce entre deux centres | 300kg |
Longueur du guide de lit | 400 millimètres |
Diamètre du trou traversant de la broche | Φ52/80 (type B) 105 type C mm |
Vitesse de broche (en continu) | 100-1600 tr/min |
Modèle d'extrémité de broche | ISO (Go) C6/D8 |
Cône de broche morse | 6 |
Puissance du moteur de broche | 7,5 kW |
Moteur de broche | Conversion de fréquence |
Poste d'outils CNC | Poste à outils vertical à quatre postes |
Queue d'outil | 25×25mm |
Répétabilité après outil | ±3.2" |
Déplacement sur l'axe X | 260 millimètre |
Déplacement sur l'axe Z | 600/850/1350/1850mm |
Vitesse de déplacement rapide | X : 5 000 mm/min Z : 10 000 mm/min |
Vitesse d'avance | X : 1-2000 mm/min Z : 1-2000 mm/min |
Min. unité de réglage | 0,001 mm |
Diamètre du manchon de poupée mobile | Φ75 millimètres |
Déplacement du manchon de poupée mobile | 150 millimètres |
Morse conique de manchon de poupée mobile | 5 |
Puissance du moteur de refroidissement | 90w |
Tête de pompe à eau de refroidissement | 5m |
Débit de la pompe à eau de refroidissement | 25 L/min |
Alimentation | 380 V ± 10 %, 50 Hz ± 1 %, CA triphasé |
Température ambiante | 0 degré -40 degré |
Humidité relative | Inférieur ou égal à 92% |
À propos de HCNC-Group-Group
Hcnc-group est un fabricant et fournisseur leader de divers tours CNC, fraiseuses CNC, centres d'usinage CNC et autres machines-outils en Chine. Nous fournissons des tours CNC à banc plat et des tours CNC à banc incliné à des prix préférentiels.
