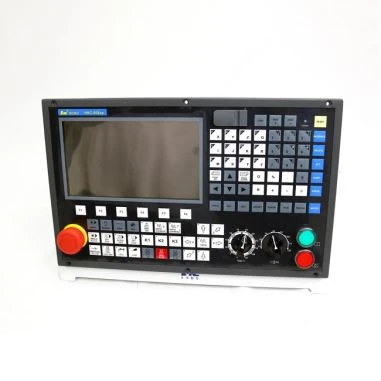

Panneau de commande de machine CNC HNC808Di/T
- Capable de contrôler les tours CNC à 2-3 axes, d'obtenir un contrôle de liaison à 4- axes
- Prend en charge plusieurs protocoles tels que M3, NCUC, Ethercat, etc.
- Prise en charge de l'importation directe et de la lecture du code G
- Panneau de commande CNC optimal pour tour à banc incliné et tour à banc plat.
- Réponse rapide, conçue avec des fonctions riches.
Description
Paramètres techniques
Principales caractéristiques du panneau de commande CNC HNC
1. Écran LCD couleur de 1 pouce : haute résolution, conception facile à utiliser, interface utilisateur intuitive.
2. Prend en charge les modules PLC et IO externes.
3. Prend en charge différents types de protocoles de bus : Ethercat, NCUC et M3 sont à votre disposition pour choisir.
4. Alimentation UPS intégrée.
5. 16, 000, 000Encodeur haute précision PPR.
6. Taraudage rigide haute vitesse 8 000 tr/min : moteur de broche synchrone à aimant permanent.
7. Prend en charge les protocoles de communication TCP/IP et Ethernet.
8. Peut effectuer un contrôle en boucle fermée complète.
9. Avec fonction de réparation automatique des filetages : il peut réparer automatiquement les filetages tels que les pipelines de pétrole.
10. Fonction de broyage automatique des copeaux.
11. Assure une efficacité de travail élevée et une excellente finition de surface.
12. Prise en charge du service iNC-Cloud : peut réaliser la détection, le diagnostic, la maintenance et d'autres opérations de gestion à distance.
13. Prix compétitif, choix rentable pour votre usine.
14. Ce panneau de commande de machine CNC est disponible pour OEM, ODM et personnalisation.
Schéma du panneau de commande CNC
Spécifications du panneau de commande CNC HNC808D
●: Standard ★: Facultatif: Non facultatif
Article | spécification | HNC-808 | |
M | T | ||
Nombre maximal d'axes contrôlés simultanément dans le canal | 4 | 3 | |
Nombre maximal d'axes d'alimentation | 4 | 3 | |
Nombre maximal de broches dans le canal | 2 | 2 | |
Nombre d'axes de contrôle PMC | 1 | 1 | |
Nombre de canaux | Standard | 1 | 1 |
Maximum | 1 | 2 | |
Broche/canal | Standard | 1 | 1 |
Maximum | 2 | 2 | |
Axe/canal d'alimentation | Standard | 3 | 2 |
Maximum | 4 | 3 | |
Nombre maximal d'axes en mouvement simultané | 3 | 3 | |
Nombre maximal d'axes d'alimentation | 4 | 3 | |
Nombre maximal d'axes/canaux contrôlés simultanément | 3 | 3 | |
Nombre de points d'entrée/sortie au maximum | 128/128 | ||
Nom de l'axe (canal unique) | Trois axes de base : X, Y, Z ; axes supplémentaires : U, V, W, A, B, C | ● | ― |
Deux axes de base : X, Z ; axes supplémentaires : Y, U, V, W, A, B, C | ― | ● | |
Nom de l'axe (multicanal) | Un ou deux caractères plus un chiffre, le premier doit être un caractère, par exemple X1 | ― | ― |
Synchronisation des axes du portique | ― | ― | |
Contrôle de synchronisation tangentielle | ― | ― | |
Contrôle de couplage d'axe de base | ― | ― | |
Boîte de vitesses électronique | ― | ― | |
Graphique linéaire | ― | ― | |
Contrôle de l'axe incliné | ― | ― | |
Unité d'entrée minimale | mm, degré, pouce | 10-3 | |
Métrique/Pouce | G20/G21 | ● | ● |
Entrée d'unité d'impulsion | G22 | ● | ● |
Verrouillage de la machine | ● | ● | |
Arrêt d'urgence | ● | ● | |
Dépassement de course | ● | ● | |
Zone de protection spatiale | Assurer la protection des pièces et des outils | ― | ― |
Limite du logiciel | ● | ● | |
Libération/capture d'axe dynamique | G101/G102 | ― | ― |
Synchronisation entre les canaux | G104.0 à G104.7 | ― | ― |
Application du contrôleur CNC HNC808
Le contrôleur CNC HNC808Di/T est spécialement conçu pour les tours CNC tels que les tours à banc incliné et les tours à banc plat. Le HNC808Di/M est conçu pour les fraiseuses CNC. En tant que premier fabricant de panneaux de commande CNC en Chine, HuazhongCNC fournit également des contrôleurs CNC hautes performances et riches en fonctionnalités pour les centres d'usinage CNC horizontaux et verticaux.
Le système CNC de la série HNC est un système de contrôle efficace développé au cours de nos années d'expérience accumulée et combiné aux exigences d'application réelles des tours, des fraiseuses et des centres d'usinage. Il offre d'excellentes performances de travail, une compatibilité élevée et des fonctions riches.
